智通培訓為您詳解ABB緊湊柜IO檢測步驟

時間:2020-11-26 14:02 來源:

      ABB緊湊柜IO檢測步驟你了解嗎?下面跟著智通培訓老師一起來了解下吧。


  以DSQC652標準IO版為例進行介紹。


  首先,需創建16個數字輸入信號DI和16個數字輸出DO。為了防止輸出/輸入信號端子存在短接現象,再創建一個GI信號和一個GO信號,地址值都設為“0-15”。

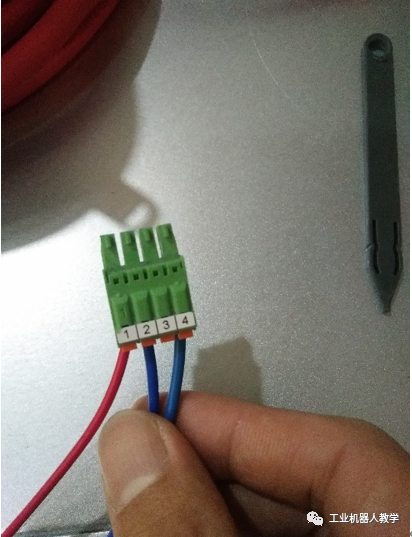

  ABB緊湊型控制柜中,XS16端子排為控制柜內部電源接口,其中1號和3號端子是24V,2號和4號端子是0V。

  XS12和XS13是數字輸入信號的端子排,其中9號端子接0V,10號端子未使用,1~8號端子分別對應的是0~7和8~15地址值的數字輸入信號端子。

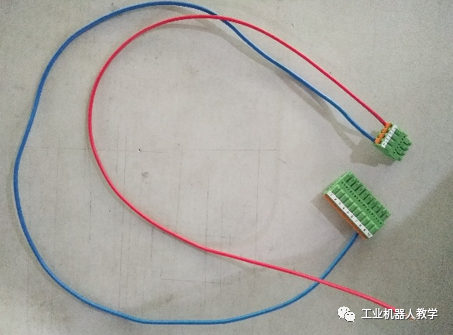

  對數字輸入信號測試的步驟為:從XS16各接出一條0V和24V的電線,其中0V接入XS12/XS13的9號端子,24V逐一接入1~8號信號端子,查看示教器信號值變化,接通為1,斷開為0,則對應的信號端子是好的。

  XS14和XS15是數字輸出信號端子排,其中9號端子接0V,10號端子接24V,1~8號端子分別對應的是0~7和8~15地址值的數字輸入信號端子。

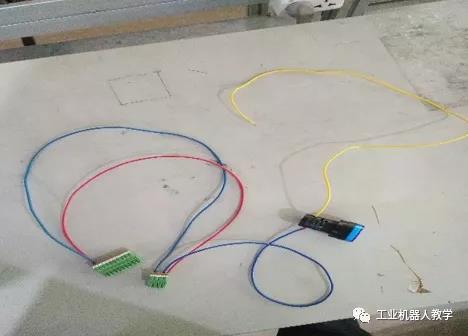

  對數字輸出信號測試步驟為:從XS16接出一條24V和兩條0V電線,其中24V接入XS14/XS15的10號端子,一條0V電線接入9號端子,另一條0V電線接入指示燈一端,用指示燈另一端接出的電線對數字輸出信號逐一進行檢測,燈亮則表示對應的信號端子是好的。

  當16個數字輸入信號和16個數字輸出信號值都為1時,GI和GO信號值為65535,則表示不存在短接現象。

  以上就是相關解析了,還有不明白的歡迎咨詢我們。
